Place of Origin: | China |
Nazwa handlowa: | Enargy |
Model Number: | MDA100-220S24 |
Minimum Order Quantity: | 1pcs |
---|---|
Cena: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 1000Pcs/week |
High Light: | Zasilacz medyczne |
---|

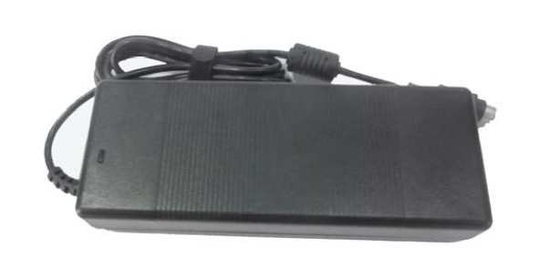

Medycyna Zasilanie / Zasilacz 100W 24Volt DC / 6.4a MDA100-220S24
Kluczowe cechy
AC Zakres wejściowy: 100 ~ 240Vac
Potrójne wyjścia: 24V / 4.2A
160W moc szczytowa
Wysoka wydajność: 85%
Rozporządzenie Line: ≤ ± 1%
Regulacja obciążenia: ≤ ± 2%
Niskie tętnienia i szumy: ≤200mV
zabezpieczenie przed zwarciem
Wyjście zabezpieczenie nadmiarowo-prądowe
Wyjście nad ochroną napięcia
Zabezpieczenie termiczne
naturalne fajne
Zgodny z RoHS
IEC60601-1 3-ty zgodny
UL94V-0 Ocena zmniejszonej palności
Przegląd produktów
Takie wykorzystanie konwertera AC-DC zaawansowanego przetwarzania energii,
technologie kontroli i pakowania, aby zapewnić
wydajność, elastyczność, niezawodność i opłacalność
dojrzałym elementem zasilania. przełączania wysokiej częstotliwości
zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej
wydajność.
Charakterystyki wejść
Parametr | M i N | T y p | M ax | nitów U | N Uwagi |
Napięcie znamionowe wejścia | 100 | 220 | 240 | Odkurzacz | |
AC Zakres napięcia wejściowego | 90 | 264 | Odkurzacz | ||
Częstotliwość znamionowa wejście AC | 50/60 | Hz | |||
AC Zakres częstotliwości wejściowej | 47 | 63 | Hz | ||
Max. prąd wejściowy | 2 | ZA | Min. napięcie wejściowe, pełne obciążenie | ||
Wejście prądu rozruchowego | 60 | ZA | Napięcie 240Vacinput, 25 ℃, pierwszy start | ||
Wydajność | 85 | % | Znamionowe napięcie wejściowe, obciążenie znamionowe | ||
Współczynnik mocy | 92 | PF |
Charakterystyka wyjścia
Parametr | M i N | T y p | M ax | nitów U | N Uwagi | |
Zakres napięcia wyjściowego | 23,53 | 24,30 | 24,48 | Vdc | ||
Zakres prądu wyjściowego | 0 | 4,5 | ZA | wejście 240Vac Maksymalne current6.87A / 1s, 5s restoe2.5A / | ||
linia rozporządzenie | ± 1 | % | ||||
Regulacja obciążenia | ± 2 | % | ||||
regulacja temperatury | ± 0.002 | % / ° C | Ponad zakresie temperatur | |||
Falowanie i hałasu | 200 | mV | Wejście znamionowe, pełne obciążenie, 20 MHz pasmo | |||
odpowiedź dynamiczna | Odchylenie | ± 5 | % | 25% do 50% do 25% Iout max, od 50% do 75% do 50% Iwy max 1A / nas | ||
Utknięcie czas | 500 | nas | W granicach 1% Vout nom. | |||
Skręć na czas narastania | 50 | ms | Pełne obciążenie, 10% ~ 90% Vout | |||
Czas włączania opóźnienia | 3 | s | 220Vac, przy pełnym obciążeniu | |||
Przekroczenie napięcia wyjściowego | ± 5 | % | ||||
Pojemność wyjścia | 2200 | uF |
Właściwości ochronne
Parametr | M i N | T y p | M ax | nitów U | N Uwagi |
Wyjście nad napięciem ochrona | 26 | 30 | Vdc | Czkawka | |
Wyjście nad ochroną obciążenia | 7 | 10 | ZA | Czkawka | |
Short - Zabezpieczenia | 10 | mΩ | Czkawka |
Charakterystyka ogólna
Konwerter AC-DC 100W
Parametr
M i N | T y p | M ax | nitów U | N Uwagi | |
MTBF | 250 | KHrs | Wejście znamionowe, pełne obciążenie, 25 ℃ | ||
Waga | 500 | sol |
Charakterystyka środowiska
Parametr | M i N | T y p | M ax | nitów U | N Uwagi |
Temperatura robocza | 0 | +40 | ℃ | ||
Temperatura przechowywania | -40 | +55 | ℃ | ||
wilgotność względna | 20 | 90 | % | ||
wilgotność w miejscu przechowywania | 10 | 95 | % | ||
Wysokość | 3000 | m | |||
Ciśnienie atmosferyczne | 70 | 106 | Rocznie |
Charakterystyka bezpieczeństwa
Parametr | M i N | T y p | M ax | nitów U | N Uwagi | ||
Izolacja Napięcie | Wkład wydajność | do | 4000 | Odkurzacz | 5mA / 1min, No łuku i podział | ||
Izolacja odporność | Wkład wydajność | do | 10 | MΩ | 500VDC / 1min, normalne ciśnienie atmosferyczne, wilgotność 90% |
EM C Charakterystyka
Lp | standardy | ARUNKI C | N Uwagi | |
CE | EN55022 | Klasa B | test systemu karnetów | |
RE | EN55022 | Klasa B | test systemu karnetów | |
Harmoniczny | EN61000-3-2 | Lampy typu C wymagania | kryterium B | |
Wahania napięcia i migotanie | EN61000-3-3 | Urządzenia klasy A wymagania | kryterium B | |
Przypływ | EN61000-4-5 | tryb różnicowy ± 2 kV, tryb wspólny ± 4kV | kryterium B | |
ZANURZAĆ | EN61000-4-11 EN55024 | Napięcie DIP 0% UT, 10ms | Kryterium B, test w fazie 0, 90, 180 i 270 | |
Napięcie DIP 40% UT, 20ms | ||||
Napięcie DIP 70% UT, 50ms | ||||
ESD | Powietrze | EN61000-4-2 | ± 8 kV | kryterium B |
Konwerter AC-DC 100W
rozładować się | ||||
Kontakt rozładować się | EN61000-4-2 | ± 4 kV | kryterium B | |
Ogień raing | UL94-V0 | |||
grade hydroizolacyjne | IP2X |
Uwagi:
Kryterium A: Normalna wydajność podczas i po teście.
Kryterium B: ochrona niskiego napięcia lub reset nie jest dozwolone. Tymczasowe wahania napięcia wyjściowego ustaje po zaburzenia ustaje, a od którego EUT odzyskuje swoją normalną wydajność automatycznie. Podczas startu systemu, wahania napięcia wyjściowego lub reset nie wolno też.
Kryterium C: tymczasowa utrata mocy jest dozwolone, ale sprzęt nie może być uszkodzona. EUT odzyskuje swoją normalną wydajność automatycznie lub interwencji operatora.
Kryterium R: Utrata mocy, który nie jest do odzyskania jest dozwolone. Podstawowym elementem ochronnym (bezpiecznik) może ulec uszkodzeniu. EUT odzyskuje normalną wydajność po wymienić uszkodzony element.
Eliminacje środowiskowe
Pa parametrze | Uwagi |
Wibracja | Pasmo przenoszenia: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; Osi XYZ, 30min / oś Zasięg częstotliwości: zakres częstotliwości: 5-55Hz; Amplituda: 0.35mm; zamiatać Cykl częstotliwości: 5min; Osi XYZ, 30min / oś |
wstrząsy mechaniczne | Half-sinusoidy 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / kierunkowskazy |
Zimno (pracuje) | IEC60068-2-1 Ad |
wilgotne ciepło | IEC60068-2-67 Cy |
Temperatura na rowerze | 0 ° C do 40 ° C, 15 ° C ramp / min., 500 cykli |
Zasilanie / jazda na rowerze Thermal | Vin = min do max, pełne obciążenie, 100 cykli |
marginalizacji Projekt | Tmin-10 ° C do Tmax + 10 ° C, 5 ° C stopni, Vin = min do max, 0-105% obciążenia |
Badanie życie | 95% oceniło Vin i obciążenia jednostki w punkcie obniżeniem, 1000 godzin |
zdolność lutowane | IEC60068-2-20 |
zgodność ze standardami
S t r anda d s | Uwagi |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | Igła barwienie płomienia palnika, test na całego zespołu, płyty i elementów z tworzyw sztucznych UL94V-0 zgodna |
IEC 61000-4-2 |
Informacje fizyczne
Długość x szerokość x wysokość: 167,0 x 65,0 x 39,0 (mm) 6,57 x 2,56 x 1,54 (w)
oznaczenia Connector
Pozycja | Kołek | Funkcjonować | Uwagi |
Wejście AC | 1 | N | Płaskostopie linii AC |
2 | L | ||
Wyjście DC | P1 | wyjście + | |
P2 | wyjście + | ||
P3 | wyjście - | ||
P4 | wyjście - |
