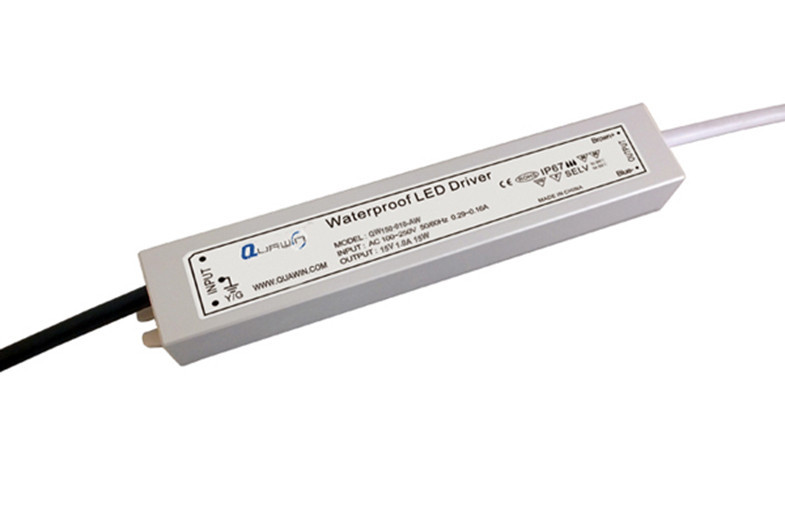

Stałe napięcie 15 Watt Wodoodporny sterownik LED, wyświetlacz LED kierowcy obwodu

Karta specyfikacji

M Odel

QW150-010-AW (Uwaga 1)

Wydajność

Napięcie znamionowe

15VDC

Ouput prądowo

0 ~ 1.0A

Moc znamionowa

15W

Falowanie i hałasem (Max) (Uwaga 2)

120mVp-P

Tolerancja napięcia

± 3,0%

linia rozporządzenie

± 1%

Regulacja obciążenia

± 1,0%

Set-up, czas narastania

1500ms 80ms / 230VAC, 2000ms 80ms / 110VAC

Czas podtrzymania

50ms / 230VAC przy pełnym obciążeniu, 25ms / 110VAC przy pełnym obciążeniu

Wkład

Zakres napięcia

90 ~ 264VAC

Zakres częstotliwości Sprawność (nota 3)

47 ~ 63Hz

85,0%

prądu AC

0.22A ~ 0.07A

Prąd rozruchowy

Zimny start przy 40A / 230VAC, wejście TA: 25 ℃ zimny start.

Prąd upływu

<0,5A przy 230V, 60Hz Wejście

P r otection

zabezpieczenie prądowe

± 1% (typ ograniczający prąd) Stałe ograniczenie prądu, powraca po wadliwa problemem jest usuwany

Over-Voltage

110% ~ 130% (Wyłącz napięcie O / P, REPOWER na odzyskanie)

Przeciążać

130% ~ 150% (Wyłącz napięcie O / P, REPOWER na odzyskanie)

Zwarcie

Tryb czkawka, odzyskuje automatycznie po usunięciu problemu uszkodzony

Ochrona przed piorunami
(Alternatywny)

Rura wyładowcza automatycznie otworzy się rozładować, Repower do odzyskania

Powyżej temperatury

85 ℃ ± 10 ℃ (Wyłącz napięcie O / P, ponownie zasilanie do odzyskania)

Środowisko

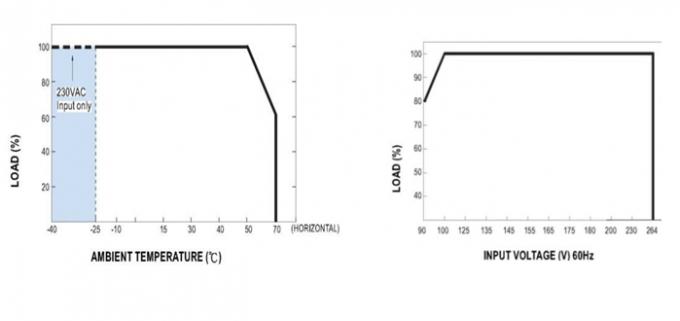

Środowisko pracy (Uwaga 4)

-40 ℃ ~ + 70 ℃

Wilgotność robocza

20 ~ 90% RH bez kondensacji

Przechowywanie i Środowisko
Wilgotność

-45 ℃ ~ + 80 ℃

TEMP. Współczynnik

± 0,05% ℃ (0 ~ 50 ℃)

Wibracja

10 ~ 500Hz, 2G 10min./1cycle, okres 60min. każda wzdłuż X, Y, Z.

Bezpieczeństwo i EMC

Standardy bezpieczeństwa

EN-61347-1, EN61347-2-13, IP67, testy ROHS, projekty odnoszą się do UL8750

Wytrzymuje napięcia

I / PO / P: 3KVAC, IP-FG: 1.5KVAC OP-FG: 500V AC

Odporność izolacji

I / PO / P-FG IP OP-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH

Emisja EMC

Zgodność z EN55015: 2007, EN61547: 1995 + A1: 2000; EN61000-3-2: 2006;
EN61000-3-3: 2008

Odporność EMC

Zgodność z EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11

Pozostałe

Żywotność (Uwaga 5)

≥50000Hrs (25 ~ 30 ℃)

Nie pobór prądu obciążenia

≤1.0W

MTBF (Uwaga 6)

250k godz min, MIL-217F-HDBK (25 ℃)

Wymiary (nota 7)

174 * 30 * 20mm (L * W * H)

Opakowanie (Uwaga 8)

50szt / karton

Waga

0.20Kg / szt / 50szt / CTN

Uwagi

Wszystkie parametry są mierzone w normalnej temperaturze (+25 ~ + 28 ℃)

1. Napięcie znamionowe można dostosować, takich jak 18V / 27V ... można dostosować

2. Falowanie i hałasu są mierzone przy 20 kHz pasma za pomocą "skrętka-przewód 12 zakończony z 0,1 uf &
47uF kondensator równolegle (przy pełnym obciążeniu)

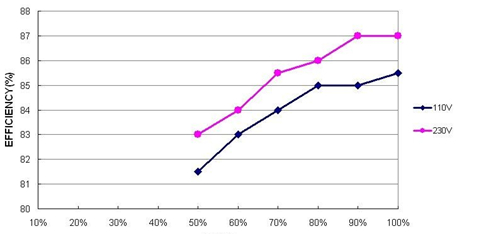

3. Efektywność mierzona w Max napięcia wyjściowego, a 230VAC przy pełnym obciążeniu, jeśli z 110VAC sprawność
zostanie obniżona 1% ~ 2%; Praca 1 ~ 2 godzin, wydajność będzie wyższa o 0,5% ~ 1% niż w początkowej fazie

4. Ta seria może pracować -45 ~ -50 ° C (przy pełnym obciążeniu), jeśli parametr potrzeby związane kontakt.

5. Niniejsza mierzone przy 120VAC, obciążenie 80% ~ 85% przy temperaturze otoczenia około + 25 ℃ ~ + 30 ℃, temperatura zewnętrzna obudowa z +55 lub tak.

6. Niniejszy mierzone przy 120VAC, obciążenie 80% ~ 85% przy temperaturze otoczenia około + 25 ℃ ~ + 30 ℃, temperatura zewnętrzna obudowa z +55 lub tak.

7. Więcej szczegółów patrz poniższy szkic mechaniczne.

8. Sposób pakowania 18szt nie nadaje się do prowadzonych kierowców z wodoodpornym złączem
