Place of Origin: | Guangdong China (Mainland) |
Nazwa handlowa: | QUAWIN / OEM |
Orzecznictwo: | CE,ROHS |
Minimum Order Quantity: | 100 Piece/Pieces |
---|---|
Packaging Details: | Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS |
Delivery Time: | samples within 5 days,15 days for bulk orders |
Payment Terms: | L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal |
Supply Ability: | 500000 Piece/Pieces per Month |
Rated Power: | 40W | Rated Voltage: | DC 15V |
---|---|---|---|
Application: | Led strips, led down lights | IP Rating: | IP67 |
name: | Waterproof Led Driver | Orzecznictwo: | UL, ROHS, CE |
High Light: | taśma LED kierowcy,Power LED kierowcy |

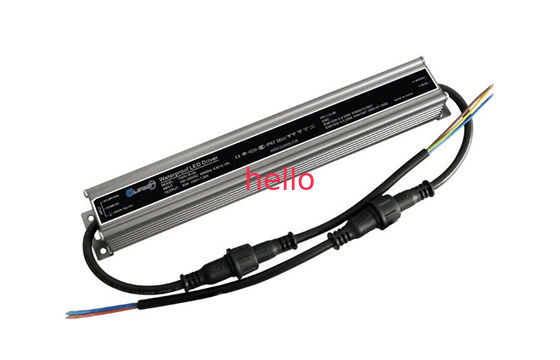

Wodoodporna IP67 stałonapięciowy Sterownik LED 15V DC 40W obwodu
Szybkie Szczegóły:
1. Wysoka sprawność 89%
2. Niska cena, wysoka niezawodność
3. Pełna gama 90 ~ 264VAC
4. Zabezpieczenia:
, Zwarcie
, Przeciążać
, Nadmierne napięcie
, Powyżej temperatury
5. Temperatura pracy: -40 ℃ ~ + 70 ℃
6. Konstrukcja IP67 do zastosowań wewnątrz i na zewnątrz
7. 2 ~ 3 razy wypalenia w testach (+ 50 ℃ / -40 ℃ przy pełnym obciążeniu z ponad 14 godzin)
Podanie
Taśmy LED, dioda LED świeci krajobraz, zawiedziony światła, doprowadziły ekran elektronika itp ......
Karta specyfikacji | ||
M Odel | QW150-026-AW (Uwaga 1) | |
Wydajność | Napięcie znamionowe | 15VDC |
Ouput prądowo | 0 ~ 2.6A | |
Moc znamionowa | 40W | |
Falowanie i hałasem (Max) (Uwaga 2) | 150mVp-P | |
Tolerancja napięcia | ± 3,0% | |
linia rozporządzenie | ± 1% | |
Regulacja obciążenia | ± 1,0% | |
Set-up, czas narastania | 1500ms 80ms / 230VAC, 2000ms 80ms / 110VAC | |
Czas podtrzymania | 50ms / 230VAC przy pełnym obciążeniu, 25ms / 110VAC przy pełnym obciążeniu | |
Wkład | Zakres napięcia | 90 ~ 264VAC |
Zakres częstotliwości Sprawność (nota 3) | 47 ~ 63Hz | |
86,0% | ||
prądu AC | 0.50A ~ 0.17A | |
Prąd rozruchowy | Zimny start przy 45A / 230VAC, wejście TA: 25 ℃ zimny start. | |
Prąd upływu | <0,5A przy 230V, 60Hz Wejście | |
P r otection | zabezpieczenie prądowe | ± 1% (typ ograniczający prąd) Stałe ograniczenie prądu, powraca po wadliwym problemu |
Over-Voltage | 110% ~ 130% (Wyłącz napięcie O / P, REPOWER na odzyskanie) | |
Przeciążać | 130% ~ 150% (Wyłącz napięcie O / P, REPOWER na odzyskanie) | |
Zwarcie | Tryb czkawka, odzyskuje automatycznie po usunięciu problemu uszkodzony | |
Ochrona przed piorunami | Rura wyładowcza automatycznie otworzy się rozładować, Repower do odzyskania | |
Powyżej temperatury | 85 ℃ ± 10 ℃ (Wyłącz napięcie O / P, ponownie zasilanie do odzyskania) | |
Środowisko | Środowisko pracy (Uwaga 4) | -40 ℃ ~ + 70 ℃ |
Wilgotność robocza | 20 ~ 90% RH bez kondensacji | |
Przechowywanie i Środowisko | -45 ℃ ~ + 80 ℃ | |
TEMP. Współczynnik | ± 0,05% ℃ (0 ~ 50 ℃) | |
Wibracja | 10 ~ 500Hz, 2G 10min./1cycle, okres 60min. każda wzdłuż X, Y, Z. | |
Bezpieczeństwo i EMC | Standardy bezpieczeństwa | EN-61347-1, EN61347-2-13, IP67, testy ROHS, projekty odnoszą się do UL8750 |
Wytrzymuje napięcia | I / PO / P: 3KVAC, IP-FG: 1.5KVAC OP-FG: 500V AC | |
Odporność izolacji | I / PO / P-FG IP OP-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | |
Emisja EMC | Zgodność z EN55015: 2007, EN61547: 1995 + A1: 2000; EN61000-3-2: 2006; | |
Odporność EMC | Zgodność z EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11 | |
Pozostałe | Żywotność (Uwaga 5) | ≥50000Hrs (25 ~ 30 ℃) |
Nie pobór prądu obciążenia | ≤1.0W | |
MTBF (Uwaga 6) | 250k godz min, MIL-217F-HDBK (25 ℃) | |
Wymiary (nota 7) | 248 * 36 * 29 mm (L * W * H) | |
Opakowanie (Uwaga 8) | 40szt / karton | |
Waga | 0.4kg / szt / 40szt / CTN | |
Uwagi | Wszystkie parametry są mierzone w normalnej temperaturze (+25 ~ + 28 ℃) | |
1. Napięcie znamionowe można dostosować, takich jak 18V / 27V ... można dostosować | ||
2. Falowanie i hałasu są mierzone przy 20 kHz pasma za pomocą "skrętka-przewód 12 zakończony z 0,1 uf & | ||
3. Efektywność mierzona w Max napięcia wyjściowego, a 230VAC przy pełnym obciążeniu, jeśli z 110VAC sprawność | ||
4. Ta seria może pracować -45 ~ -50 ° C (przy pełnym obciążeniu), jeśli parametr potrzeby związane kontakt. | ||
5. Niniejsza mierzone przy 120VAC, obciążenie 80% ~ 85% przy temperaturze otoczenia około + 25 ℃ ~ + 30 ℃, temperatura zewnętrzna obudowa z +55 lub tak. | ||
6. Niniejszy mierzone przy 120VAC, obciążenie 80% ~ 85% przy temperaturze otoczenia około + 25 ℃ ~ + 30 ℃, temperatura zewnętrzna obudowa z +55 lub tak. | ||
7. Więcej szczegółów patrz poniższy szkic mechaniczne. | ||
8. Sposób pakowania 18szt nie nadaje się do prowadzonych kierowców z wodoodpornym złączem |
Specyfikacja mechaniczna
Schemat blokowy
Obniżanie wartości znamionowych krzywych statycznych charakterystyk
Efektywność i Obciążenie (24V) (110VAC / 230VAC)
