High Light: | przetwornica DC-DC dostaw izolowanych zasilania,zasilacze kolejowej |
---|
szybkie Szczegóły
Miejsce pochodzenia: Chiny
Marka: Enargy

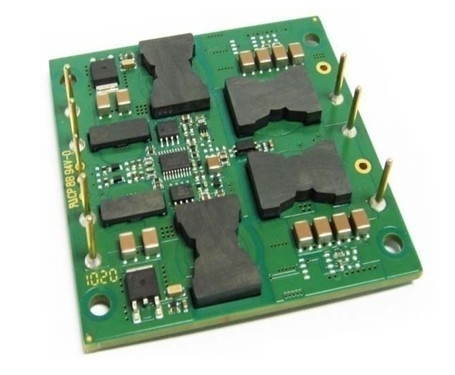

Numer modelu: JS150-24S12-POC
Moc wyjściowa: 150W
Zakres temperatury pracy: -20 ~ 85 ℃
Zakres napięcia wejściowego: 18-36Vdc
Napięcie wyjściowe: 12V
Wydajność: 88%
Rozmiar (L * W * H): 72,1 * 72,1 * 9.1mm
Warunki płatności i wysyłki
Minimalne zamówienie: 1szt
Cena: Negocjacje
Czas dostawy: Negocjacje
Możliwość zasilania: 1000szt / tydzień
Kluczowe cechy
· Moc wyjściowa: 150W
· Szeroki zakres wejściowy: 18-36Vdc
· Wysoka wydajność konwersji: 88%
· Rozporządzenie Linia do ± 0,5%
· Regulacja obciążenia ± 0,5%
· Stała częstotliwość pracy
· Napięcie izolacji: 1500V
· Włączenie (ON / OFF) sterowanie
· Wyjście nadmiernego obciążenia ochrony
· Tryb Czkawka zabezpieczenie przed zwarciem
· Nadmierna temperatura ochrony
· Wejście na podstawie napięcia lock-out
· Tapicerka napięcia wyjściowego: ± 10%
Przegląd produktów
Te moduły DC-DC użyciu zaawansowanego przetwarzania mocy, kontroli i pakowania technologie, aby zapewnić wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania Aktywne Clamp zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Wprowadzenie produktu
Seria JS jest niezależnie regulowane pojedynczy falownik, który korzysta z branży niestandardowego rozmiaru pakietu cegły. Bardzo wysoka wydajność jest wynikiem opatentowanej ENARGY CORP topologii, która wykorzystuje prostowania synchronicznego oraz innowacyjny projekt budowlany, aby zminimalizować rozpraszanie ciepła i bardzo dużej gęstości mocy. Moc rozpraszana przez przetwornik jest tak niska, że radiator nie jest wymagane, co pozwala zaoszczędzić koszty, waga, wzrost, i wysiłku aplikacji. Każdy z elementów mocy i sterowania są zamocowane do podłoża PCB wielowarstwowych highyield technologii montażu powierzchniowego, co skutkuje bardziej niezawodnego produktu.
Parametry elektryczne stosuje się w pełnym zakresie roboczym napięcia wejściowego, obciążenia temperatury wyjściowej i płytą podstawy, o ile nie podano inaczej. Wszystkie temperatury odnoszą się do temperatury roboczej w środku płytki. Wszystkie badania danych przy Ta = 25oC wyjątkiem szczególną definicję.
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wejściowe | 38 | Vdc | Ciągłe, nieoperacyjne | ||
36 | Vdc | Ciągłe, operacyjnego | |||
38 | Vdc | Działających przejściowa ochrona, <100ms | |||
Izolacja Napięcie | 2000 | Vdc | Wejścia do wyjścia | ||
temperatura robocza | -40 | 100 | ℃ | ||
Temperatura przechowywania | -55 | 105 | ℃ | ||
Włącz Vin napięcia | -2,0 | 10 | Vdc |
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 18 | 24 | 36 | Vdc | Ciągły |
Under-Voltage Lockout | 16,8 | 17,8 | Vdc | Skręć na progu | |
15,3 | 16,2 | Vdc | Próg wyłączania | ||
Maksymalny prąd wejściowy | 11 | ZA | Pełne obciążenie; 18VDC Wejście | ||
Wydajność | 88 | % | Pełne obciążenie, napięcie wejściowe ocenił, Figury 1-4 | ||
Rozpusta | 3 | W | Min. Załadować | ||
Wyłączone Wejście prądowe | 10 | mama | Włącz pin niski | ||
Polecane zewnętrznego Pojemność wejściowa | 100 | uF | Typowy ESR 0.1-0.2Ω |
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie wyjściowe zadana | 11,88 | 12,00 | 12,12 | Vdc | Nominalny; Bez obciążenia |
Zakres napięcia wyjściowego | 11,76 | 12,00 | 12,24 | Vdc | |
Zakres prądu wyjściowego | 0,1 | 12,5 | ZA | Z zastrzeżeniem tym obniżeniem cieplnej; Figury 5-8 | |
linia rozporządzenie | ± 0,02 | ± 0,50 | % | Niska linia wysokiej linii; załadowany do pełna | |
Regulacja obciążenia | ± 0,02 | ± 0,50 | % | Min. załadować do pełnego obciążenia; nominalne | |
regulacja temperatury | ± 0,03 | ± 0,05 | % / ° C | Ponad zakresie temperatur | |
Ograniczenie prądu | 13,75 | 15 | 16,3 | ZA | Napięcie wyjściowe 95% nominalnego |
Prąd zwarcia | 0,1 | 15 | 16,3 | ZA | Napięcie wyjściowe <250 mV |
Ripple (RMS) | 20 | mV | Nominalny; załadowany do pełna; Szerokość pasma 20 MHz; Rysunek 13 | ||
Hałas (Peak-to-peak) | 120 | mV | |||
Maksymalna moc wyjściowa Cap. | 8000 | uF | Nominalny; załadowany do pełna | ||
Napięcie wyjściowe trymowania | ± 10 | % | Nominalny; załadowany do pełna; |
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zmiana stanu wyjścia prądowego (Di / dt = 0.1A / s) | 360 | mV | 50% do 75% do 50% Iout max; Rysunek 11 | ||
Zmiana stanu wyjścia prądowego (Di / dt = 2.5A / s) | 480 | mV | 50% do 75% do 50% Iout max; Rysunek 12 | ||
rozliczania czasu | 200 | ľS | W granicach 1% Vout nom. | ||
Czas włączania | 10 | mS | Załadowany do pełna; Vout = 90% nom. Rysunek 9 | ||
Wyłączenia momencie upadku | 300 | ľS | Załadowany do pełna; Vout = 10% nom. Rysunek 10 | ||
Napięcie wyjściowe Overshoot | 3 | % |
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Częstotliwość przełączania | 180 | 200 | 220 | KHz | stopniowa regulacja i stadium Izolacja |
Przycinanie (Pin8) | Napięcie trymowania (Pin8) | ||||
Napięcie wyjściowe trymowania | 10 | % | Przycinanie, wykończenie Pin do Vout (-). | ||
10 | % | Przycinanie w dół, przycinanie Przypnij do Vout (+). | |||
Włącza (ON / OFF) Kontrola (Pin4) | Patrz część 7.1 | ||||
Włącz Napięcie Włącz źródło prądowe | 5 | Vdc | Włącz pin pływające | ||
1 | mama | ||||
Włącza (ON / OFF) sterowania logika pozytywna | 5 | 10 | Vdc | ON-Control, wysokiej Logic lub pływające | |
-0,5 | 2,0 | Vdc | OFF-Control, logika niskie | ||
Ochrona przed przeładowaniem | 110 | 120 | 130 | % | Aktualny-Mode, Puls przez impuls prądu graniczna (obciążenie znamionowe%) |
Zabezpieczenie przed zwarciem | 80 | mΩ | Typ: Czkawka Tryb, bez podtrzymania, Auto-Recovery Próg, Odporność na zwarcie | ||
Nadmierna temperatura ochrony | 105 | ℃ | Rodzaj: bez podtrzymania, automatycznego przywracania; Próg, Temperatura PCB | ||
15 | ℃ | Histereza |
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Izolacja Napięcie | 1500 | Vdc | Wejścia do wyjścia | ||
1500 | Vdc | Wejście do bazy | |||
500 | Vdc | Wyjście do Bazy | |||
Odporność izolacji | 10 | MΩ | Na 500VDC przetestować go przy ciśnieniu atmosferycznym i wilgotności względnej 90% | ||
Izolacja pojemnościowa | 1000 | pF |
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Waga | 3,5 (99) | Oz (g) | open Frame | ||
MTBF (obliczona) | 1 | MHrs | TR-NWT-000332; 80% obciążenia, 300LFM, 40 ℃ Ta |
Parametr | min | Rodzaj | max | jednostki | Uwagi |
temperatura robocza | -40 | +100 | ℃ | Rozszerzone, temperatura bazowa PCB | |
Temperatura przechowywania | -55 | +105 | ℃ | Otaczający | |
Współczynnik temperaturowy | ± 0,05 | % / ℃ | |||
Wilgotność | 20 | 95 | % RH | Wilgotność względna, pokoje - kondensacyjne |
Parametr | Uwagi |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Igła Płomień Test (IEC 695-2-2) | Test całego zespołu; planszowe i plastikowe elementy UL94V-0 zgodna |
IEC 61000-4-2 |
Parametr | Uwagi |
Wibracja | 10-55Hz wymiata, 1 min./sweep, 120 wymiata dla 3 osi |
wstrząsy mechaniczne | 100g min, 2 krople w osi X i Y, 1 kropla w osi Z |
Zimno (pracuje) | IEC60068-2-1 Ad |
wilgotne ciepło | IEC60068-2-67 Cy |
Temperatura na rowerze | -40 ° C do 100 ° C, rampa 15 ° C / min., 500 cykli |
Zasilanie / jazda na rowerze Thermal | Vin = min do max, pełne obciążenie, 100 cykli |
marginalizacji Projekt | Tmin-10 ° C do Tmax + 10 ° C, 5 ° C stopni, Vin = min do max, 0-105% obciążenia |
Badanie życie | 95% oceniło Vin i obciążenia jednostki w punkcie obniżeniem, 1000 godzin |
lutowności | IEC60068-2-20 |
Rysunek 1: Wydajność przy nominalnym napięciu wyjściowym vs. prąd obciążenia do minimum, nominalnego i maksymalnego napięcia wejściowego w 25 ° C.
Rysunek 2: Wydajność przy nominalnym napięciu wyjściowym i 60% mocy znamionowej w porównaniu z szybkością przepływu powietrza o temperaturze otoczenia powietrza 25 ° C, 40 ° C and55 ° C (nominalne napięcie wejściowe).
Rysunek 3: Strata mocy przy znamionowym napięciu wyjściowym vs. prąd obciążenia do minimum, nominalnego i maksymalnego napięcia wejściowego w 25 ° C.
Rysunek 4: Strata mocy przy znamionowym napięciu wyjściowym i 60% mocy znamionowej w porównaniu do szybkości przepływu powietrza temperaturach powietrza 25 ° C, 40 ° C i 55 ° C (nominalne napięcie wejściowe).
Rysunek 5: Maksymalne dławikiem wyjściowym mocy krzywe vs temperatura otoczenia dla przepływu powietrza od 0 LFM przez 400 LFM z powietrza płynącego z pin 1 do pin 5 (nominalne napięcie wejściowe).
Rysunek 6: Działka cieplna przetwornicy przy pełnym prądzie obciążenia (150W) z 25 ° C powietrza płynącego z prędkością 100 LFM. Powietrze przepływa w poprzek konwerter z pin 1 do pin 5 (nominalne napięcie wejściowe).
Rysunek 7: Maksymalna moc wyjściowa-redukcyjne krzywe vs temperatura otoczenia dla przepływu powietrza od 0 LFM przez 400 LFM z powietrza przepływającego od wejścia do wyjścia (nominalne napięcie wejściowe).
Rysunek 8: Działka cieplna przetwornicy przy pełnym prądzie obciążenia (150W) z 25 ° C powietrza płynącego z prędkością 100 LFM. Powietrze przepływa przez konwerter wejścia do wyjścia (nominalne napięcie wejściowe)
Rysunek 9: Włącz na nieustalonych przy pełnym obciążeniu (obciążenie rezystancyjne) (20 ms / dz) Napięcie .Input wcześniej stosowane.
Ch 1: Vout (5V / dz) .ch 2: ON / OFF wejścia (5V / dz)
Rysunek 10: Shut-down spadek czasu przy pełnym obciążeniu (400 ms / dz).
Ch 1: Vout (5V / dz) .ch 2: ON / OFF wejścia (5V / dz).
Rysunek 11: Reakcja wyjścia napięcia krok zmianę prądu obciążenia (50% -75% -50% Iout (max); di / dt = 0.1A / s). cap obciążenia: 10μF, 100 M ESR kondensatorów tantal i 1μF kondensatorów ceramicznych. Ch 1: Vout (100 mV / dz).
Rysunek 12: Reakcja wyjścia napięcia krok zmianę prądu obciążenia (50% -75% -50% Iout (max), di / dt = 2.5A / s). cap obciążenia: 470μF, 30 mΩ ESR kondensatorów tantal i 1μF ceramiczne cap. Ch 1: Vout (100 mV / dz).
Rysunek 13: Wyjście tętnienia napięcia przy nominalnym napięciu wejściowym i prądzie znamionowym obciążeniu (100mV / div). pojemność ładowania: 1μF kondensatorów ceramicznych i 10μF tantal kondensator. Pasmo: 20 MHz.
Sworzeń Włącz moduł zasilania pozwala być włączane i wyłączane w formie elektronicznej. Funkcja Włączenie (ON / OFF) jest przydatna w celu zaoszczędzenia energii akumulatora do zasilania impulsowego aplikacji lub mocy do sekwencjonowania.
Sworzeń Włącz odwołuje się do -Vin. Jest on zatrzymał się wewnętrznie, więc nie jest wymagane zewnętrzne źródło napięcia. Otwarty kolektor (dren lub otwarty) przełącznik jest zalecany do kontroli sworznia włączyć.
Podczas korzystania z pin Enable, upewnij się, że odwołanie jest naprawdę -Vin pin, a nie przed filtrowanie EMI lub zdalnie od urządzenia. Optycznie sprzęgania sygnału i umieszczenie transoptor bezpośrednio w module uniknąć tych problemów. Jeśli pin Enable nie jest używany, można pozostawić pływające (logika pozytywna) lub podłączone do -Vin pin (ujemna logika) .Figure dane o pięć możliwych układów do napędzania pin ON / OFF. Rysunek B przedstawia szczegółowy wygląd obwodów wewnętrznych ON / OFF.
· Wejście Pod napięcia Lockout: Przetwornica jest przeznaczona do wyłączenia, gdy napięcie wejściowe jest zbyt niska, co pomaga uniknąć problemu niestabilności systemu wejściowego, obwód blokady jest komparator z histerezą DC. Gdy napięcie wejściowe wzrasta, musi przekraczać typowy przełomu w sprawie wartości napięcia progowego (wymienione na stronie specyfikacji), zanim przetwornica włączy. Gdy przetwornica jest włączony, napięcie wejściowe może spaść poniżej typowej wartości napięcia progowego wyłączania przed przetwornica wyłączy się.
· Prąd wyjściowy Limit: Maksymalny limit prądu pozostaje stała, jak spada napięcie wyjściowe. Jednak, gdy impedancja krótka całej produkcji jest na tyle mała, aby spadek napięcia wyjściowego poniżej określonego wyjściowego DC Prąd-Limit Shutdown napięcia, przetwornica w trybie czkawką nieokreślony stanie zabezpieczenie przeciwzwarciowe, aż krótki stan obwodu jest usuwany. To zapobiega nadmiernemu nagrzewaniu konwertera lub płycie ładunkowej.
· Zamykania przegrzaniem: Czujnik temperatury przetwornicy wyczuwa temperaturę średnią modułu. Obwód wyłączania termiczny jest tak zaprojektowany, aby włączyć przetwornik się, gdy temperatura osiągnie położenie mierzonej wartości wyłączenia przegrzaniem. Pozwoli to konwerter, aby włączyć ponownie, gdy temperatura spadnie o lokalizacji wykrytego wysokości Shutdown przekroczeniu temperatury wartości Restart histerezy.
Tętnienia wyjściowy składa się z podstawowej tętnienia częstotliwości i wysokiej częstotliwości przełączania skoki hałasu. Tętnienia częstotliwości przełączania podstawowym (lub podstawowe tętnienia) mieści się w przedziale 100kHz do 1MHz; wysoka częstotliwość przełączania skok szumów (lub szum przełączania) mieści się w zakresie 10 MHz do 50MHz. Hałas przełączania jest zwykle określona z pasma 20 MHz, które obejmują wszystkie istotne harmonicznych dla kolców hałasu.
Najprostszym sposobem pomiaru tętnienia i szumy wyjściowe jest użycie sondy oscyloskopu i pierścień ziemi wciśnięty bezpośrednio na stykach wyjściowych przemienników energii, jak pokazano poniżej. To sprawia, że najkrótszą połączenia na zaciskach wyjściowych. Grunt klip sondy oscyloskopu nie powinny być używane do pomiaru pulsacji i hałasu. Klip grunt nie tylko działać jak anteny i pickup energii promieniowania o wysokiej częstotliwości, ale wprowadzi szum common-mode do pomiaru, jak również.
Standardowa konfiguracja testu do pomiaru akustyczną i hałasu jest pokazany na rysunku D. gniazdo sondy (Tektronix, PN 131.0258-00) służy do pomiarów w celu wyeliminowania zakłóceń odbioru związanego z długim zacisku uziemienia sondami zakresu.
Uwagi:
1. Pins 3 to 0,040 "(1.02mm) dia.
2. Wszystkie pozostałe szpilki są 0,060 "(1.52mm) dia.
3. Tolerancja: ± 0,02 w X.XX (xx ± 0.5mm).
x.xxx ± 0.010 w. (x.xx ± 0,25 mm)
pin No. | Nazwa | Funkcjonować |
1 | VIN (+) | Pozytywna napięcia wejściowego |
2 | VIN (+) | Pozytywna napięcia wejściowego |
3 | Włączyć | wejście TTL konwertera, aby włączyć lub wyłączyć urządzenie, odwołuje się do Vin (-), z wewnętrznym podciągnąć. |
4 | VIN (-) | Ujemne napięcie wejściowe |
5 | VIN (-) | Ujemne napięcie wejściowe |
6 | Vout (-) | Ujemne napięcie wyjściowe |
7 | Vout (+) | Pozytywna napięcie wyjściowe |
8 | Trym | Tapicerka napięcia wyjściowego. Zostaw TRIM pin otwarta do nominalnego napięcia wyjściowego. |
