| Place of Origin: | Guangdong, China (Mainland) |
| Nazwa handlowa: | e.mini |
| Orzecznictwo: | CE/RoHS |
| Model Number: | E-12V5A-LR120050 |
| Minimum Order Quantity: | 20 Pieces |
|---|---|
| Packaging Details: | Work Bin and Handle Box |
| Delivery Time: | Within 2-7 working days after getting deposit |
| Payment Terms: | T/T, Western Union, Paypal |
| Supply Ability: | 25000 Pieces per Month |
| Protection: | Short circuit,Over current,Over Voltage Protection | Input Voltage: | Rated Voltage: 100~240Vac Variation Range: 90-280Vac |
|---|---|---|---|
| Input Frequency: | Rated Frequency: 50/60Hz Variation Frequency: 47-63Hz | Production Name: | Computer AC Adapter |
| Efficiency: | 75% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency | ||
| High Light: | Adaptery komputer sieciowy,zasilacz ładowarka komputerowa |
||

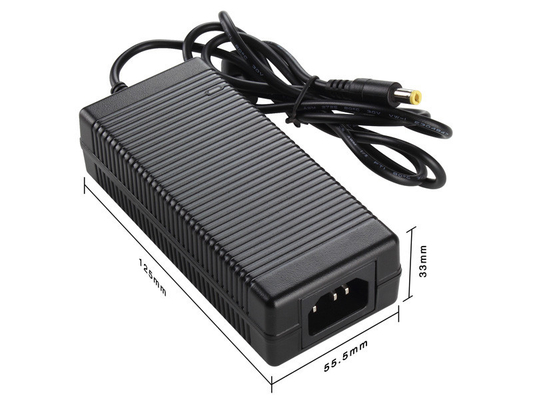

Czarny 12V 5A Zasilacz komputerowy, Desktop Power Adapter
Wysokiej jakości adapter Pulpit zasilania, zasilacz Realan E-12V5A-LR120050
Specyfikacja:
Model: | E-Mini Adapter (12V 5A) -LR120050 |
Rodzaj: | ITX zasilania DC-ITX Zasilacz, LCD, LED Display Adapter i Laptop Adapter |
Parametr: | 1, Standard interfejsu wyjściowego okrągłe usta: 2.5mm, 5.5mm średnica wewnętrzna średnica zewnętrzna; Napięcie wyjściowe 12V, moc wyjściowa 60W |
1 OPIS:
Celem dokumentu jest określenie wymogów funkcjonalnych zasilacza 60W przełączania.
2 Charakterystyka wejściowa:
2,1 Napięcie wejściowe:
Napięcie znamionowe: 100 ~ 240Vac
Zmienność Zakres: 90-280Vac
2.2 Częstotliwość wejściowa:
Częstotliwość znamionowa: 50 / 60Hz
Wahania częstotliwości: 47-63Hz
2,3 Prąd wejściowy:
1.6Amps max przy dowolnym napięciu wejściowym i nominalnego, wyjście DC obciążeniu znamionowym.
2,4 Prąd rozruchowy:
120 Amp Max Zimny start na wejściu 240VAC, przy obciążeniu znamionowym i 25 ℃ otoczenia.
2,5 Ac Prąd upływu:
Wejście 0.25mA Max.At240Vac.
3 Charakterystyka wyjściowa:
Moc wyjściowa 3,1
Napięcie | Min. Załadować | Oceniono. Załadować | Stand by moc | Moc wyjściowa |
12Vdc | 0,01 A | 5.0a | 0.5W Max | 60W |
3,2 połączeniu Load / Rozporządzenie Linia
Napięcie | Min. Załadować | Oceniono. Załadować | linia rozporządzenie | Regulacja obciążenia |
12Vdc | 0,01 A | 5.0a | ± 1% | ± 5% |
3.3 Falowanie i hałasu:
Pod nominalnym napięciu i obciążeniu znamionowym, tętnienia i szumy są następujące Gdy środek z Maxem. Szerokość pasma 20MHz i równolegle 47uF / 0.1uF, przekroczył podłączony w punkcie testowym.
Napięcie tętnienia i hałasu (maks)
+ 12V 120mV pp
3.4 Włączanie opóźnienia:
3Second Max na wejściu i wyjściu 115VAC Maksymalne obciążenie
3.5 Czas narastania:
40 ms max na wejściu i wyjściu 115VAC Maksymalne obciążenie
3.6 Czas podtrzymania:
5 mS min przy wejściu i wyjściu 115VAC Maksymalne obciążenie
3.7 Efektywność:
75% min, przy 115 napięciu wejściowym / 230Vac, 1 / 4,1 / 2,3 / 4 i pełne obliczenia obciążenia Średnia wydajność
OCHRONA 4 FUNKCJA:
4.1 Krótki Test obwodu:
Zasilacz zostanie automatycznie odzyskane, gdy krótkie usterki obwodu usunąć.
4.2 zabezpieczenie nadmiarowo-prądowe:
Zasilacz zostanie automatycznie odzyskane po ponad bieżące usterki usunąć.
4,3 Over Voltage Protection:
Zasilacz zostanie automatycznie odzyskane, gdy wady usunąć 120% ~ 170%.
5 REQUIREMET ŚRODOWISKA:
5.1 Temperatura pracy:
0 ℃ do 40 ℃, przy pełnym obciążeniu, normalna praca.
5.2 Temperatura przechowywania: od -20 ℃ do 80 ℃ Z pakietu
5,3 Wilgotność względna:
5% (0 ℃) ~ 90% (40 ℃) RH, 72 godziny, przy pełnym obciążeniu, Normal operacyjnego.
5.4 Wibracje:
Pracy: IEC 721-3-3 3M3
5 ~ 9 Hz, A = 1.5mm
(9 ~ 200Hz, Przyspieszenie 5m / s2)
Transport:
IEC 721-3-2 2M2
5-9Hz, A = 3.5mm
9 ~ 200Hz, Przyspieszenie = 5m / S2
200 ~ 500Hz, Przyspieszenie = 15m / S2
Osie, 10 cykli na oś
Nie może nastąpić trwałe uszkodzenie podczas badań.
Próbka ma przywrócić do pierwotnej sytuacji po włącz / wyłącz.
5,5 spada pakiety:
1M ścienne typ i 760mm dla typu stacjonarnego, jak wyżej opisany zamontować.
Pozioma powierzchnia składa się z twardego drewna o grubości co najmniej 13 mm, zamontowane na dwóch warstw sklejki każda o grubości 19mm do 20mm, wszystkie osadzone na betonie lub równoważnego non-sprężystej podłodze.
WYMAGANIA 6 BEZPIECZEŃSTWO:
6,1 TUV / GS (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / kultur (UL60950-1)
Bezpieczeństwo: Accord z TUV / GS (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / kultur (UL60950-1)
6.2 Wytrzymałość Hi-Pot:
Pierwotne do wtórnego: 1800Vac10mA / 3S dla badania typu.
Odporność 6.3 Izolacja:
Pierwotne do wtórnego: 10M min przy 500V DC.
6,4 EMI STANDARD
Spełnia granicach
<1>. Przepisy FCC klasa B part15
<2>. Zasady EN55022 klasa B
<3>. GB9254-1998, GB17625.1-2003
