| Place of Origin: | China |
| Nazwa handlowa: | FOCONEC |
| Orzecznictwo: | RoHS |
| Model Number: | Multifunctional OTDR |
| Minimum Order Quantity: | 1 |
|---|---|
| Packaging Details: | Carton |
| Delivery Time: | 2-5 days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 200 sets per week |
| Application: | designed for testing FTTx network | Distance range: | 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km(SMF) |
|---|---|---|---|
| Optical connector: | FC/SC/ST (universal connector) | Type: | OTDR,VFL,optical power meter tester |
| High Light: | Włókno światłowodowe miernik mocy,lokalizator uszkodzeń wizualnych |
||

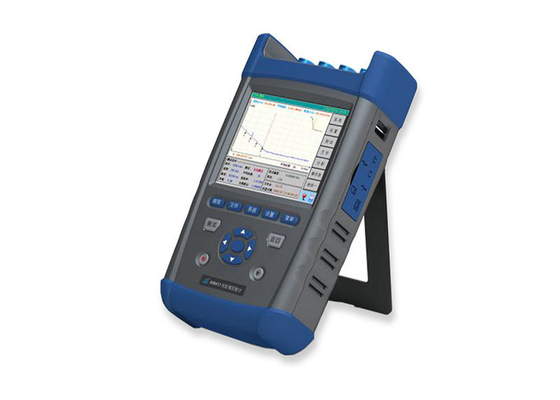

Zintegrowany OTDR VFL Światłowodowe Tester, ręczny miernik mocy optycznej i źródło światła
Szybkie Szczegóły:
Podsumowania produktu:
FOC8002 OTDR jest wysokiej jakości przyrządem pomiarowym, z wielofunkcyjnym przeznaczonym do testowania sieci FTTx. Stosowany jest głównie do pomiaru fizycznych właściwości światłowodu w teście, jak na przykład długość, straty sygnału i utrata stykowej itp .. Można również znaleźć wady lub uszkodzoną światłowodu. Jest szeroko stosowany w produkcji, budowy i utrzymania w systemie komunikacji optycznej włókna.
Główne cechy:
1. Handheld, lekka i wygoda przenoszenia
Wysoki 2. 45dB zakres dynamiki
3. ≤1m wyjątkowo krótkie wydarzenie strefa martwa
4. 0,05M wysokiej rozdzielczości odległość, 128K punktów poboru próbek
5. Szybki pomiar automatyczny, za pomocą jednego przycisku operacyjnego
6. Badanie do czterech długości fal w jednym urządzeniu
7. Komunikacja kontrola światła automatycznie
8. Funkcja zdalnego poprzez sieć Ethernet
9. Podwójne interfejsy USB, obsługujące pamięć USB i drukarkę oraz bezpośredni odsyłacz kabla do komputera poprzez ActiveSync
10. Wspieranie format pliku Bellcore GR196 na piśmie lub odczytu
11. Wbudowany akumulator litowy o dużej pojemności przez ponad 8 godzin pracy operacyjnej
12. Widoczne lokalizowanie usterki (VFL) oraz miernik mocy optycznej
13. Uniwersalny FC / PC, FC / SC, FC / ST typ złącza, jest to wygodne do czyszczenia powierzchni
14. Unikalna funkcja aktualizacji oprogramowania aplikacyjnego on-line, wracając do fabryki nie jest konieczna
Wyjątkowo krótki event strefa martwa
Ze względu na wysoką rozdzielczość, FOC8002 OTDR ma 1m wyjątkowo krótkim zdarzeń martwą strefę, która jest odpowiednia do testowania krótkie włókna optycznego i włókno optyczne pigtail.
Szybki auto analyzation
FOC8002 może szybko określić i zlokalizować zdarzeń i usterek w ślad dokładnie, a następnie wyświetla listę wszystkich wydarzeń w jeszcze stole, więc jest to bardzo przydatne dla opiekunów w celu poprawy wydajności i jest to niepotrzebne wiedzieć o względnej wiedza.
Pomiar auto Szybki
Funkcja pomiaru Automatyczne FOC8002 OTDR czyni zbędnym operatora wiedzieć o dalszych szczegółach pracuje. Operacja staje się bardzo prosta: po podłączeniu światłowodu, tylko naciśnij 【】 start, a następnie zostanie wyświetlony ślad mierzone i wydarzenia znajdują się na ekranie w ciągu kilku sekund, a teraz można zobaczyć, śledzenia zdarzeń i tabelę.
Unikalne możliwości testowania PON
FOC8002 jest idealny dla dostępu i testowania sieci FTTH, to pozwalają testować przez 1x32 1x64 rozgałęźników nawet dla PON (pasywne sieci optyczne) testów.
FOC8002 oferuje wyjątkową 1m zdarzeń martwą strefę i 0,05M wysokiej rozdzielczości na odległość, za pomocą którego można scharakteryzować wszystkie zdarzenia pomiędzy nadajnikiem i rozdzielni włókna centralnego urzędu.
Funkcja wygodne VFL
on wbudowaną 650nm wizualny lokalizator uszkodzeń (VFL) jest idealny do identyfikacji złe złe splice, łącznik, przerwę lub makro zakręt łatwo. Standardowe VFL o mocy wyjściowej większej niż 2 miliwata jest fabrycznie zainstalowany w FOCONEC za FOC8002, których odległość operacji przekracza 5 kilometrów.
Komunikacja Światło Sprawdź
Przy pomiarze błonnika w serwisie, wynik pomiaru przez OTDR nie jest precyzyjna i istnieje potencjalne ryzyko trwałego uszkodzenia wewnętrznej fotoelektrycznego odbiornika OTDR. Aby uniknąć tych problemów, jednak FOC8002 OTDR może wykrywać automatycznie i cicho, jeśli światło komunikacja jest obecne po włókno badany jest podłączony, gdy światło jest weryfikowana obecne równocześnie zostanie wyświetlony komunikat z ostrzeżeniem i wewnętrzna ochrona OTDR będzie aktywne natychmiast.
Wiele długości fal i modele
FOC8002 OTDR może zapewnić tryb jednego lub wielo- lub jedno i drugie, mające na celu zbadanie FUT w ilości do czterech długości fal w jednym urządzeniu, takim jak 850, 1300, 1310, 1383, 1490, 1550, 1625 i długości fali 1650nm, z którymi FOC8002 może być powszechnie stosowane z dużej odległości do sieci FTTx, CATV, LAN, dostęp i metra.
Obfity interfejs zewnętrzny
FOC8002 posiada bogate interfejsu zewnętrznego, takich jak USB, Min-USB, Ethernet, słuchawki i SD, ze względu na to, można podać następujące funkcje:
1. Szkolenie poprzez multimedialne dla operatorów, które mogą umożliwić Ci stać się ekspertem pomiaru w krótkim czasie.
2. Implementacja zdalnego sterowania za pośrednictwem sieci Ethernet, rozwiązywania problemów z dużej odległości na włókno w ramach testu.
Ślad 3. Druk i tabela zdarzeń
4. Aktualizacja oprogramowania aplikacji on-line
Typowe zastosowanie:
FOC8002 OTDR jest wykorzystywany głównie do pomiaru sieci FTTx, zapewnia Wielofunkcyjne w jednym urządzeniu. FOC8002 oferuje trzy tryby pomiaru: tryb ręczny (w tym trybie rzeczywistym czasie i trybie średniej), tryb automatyczny i tryb strefy martwej.
Tryb pomiar ręczny: ręczny tryb jest odpowiedni dla wykwalifikowanego laboranta, który jest zaznajomiony z instrumentem. W tym trybie pomiaru, aby uzyskać dokładniejsze wyniki, tryb w czasie rzeczywistym lub w trybie średnia może być wybrany, jeśli jest to konieczne.
W trybie czasu rzeczywistego, dynamiczne zmiany łańcucha z włókna mogą być wykryte w odpowiednim czasie, to jest bardzo przydatne, gdy trzeba obserwować efekt i proces włókna są łączone lub połączone.
Średniego trybie pracy, poziom hałasu w śladu może być zmniejszony i SNR (stosunek sygnału do szumu) poprawia zatem wynik bardziej dokładny. W rzeczywistości, tym bardziej średni czas jest wykonywana, tym więcej hałasu śladu jest tłumione, a dłuższy czas spędzony na przetwarzaniu sygnałów. W praktyce średni czas powinien być prawidłowo ustawiony według potrzeby.
Tryb pomiaru Auto: zoptymalizowane warunki pomiaru są ustawiane automatycznie, to konieczne operatora wiedzieć o skomplikowanej wiedzy tła i dalszych szczegółach pracuje. W tym trybie, tym dokładniejsze wyniki można osiągnąć, gdy odpowiednie średnie czasy są ustawione, ale będzie to wydłużyć czas przetwarzania sygnału.
Tryb Strefa martwa: Ten tryb jest odpowiedni do testowania światłowodu z niewielkiej odległości i zoptymalizowanych ustawień zakresie odległości, szerokości impulsu i tłumik mogą być wykonywane automatycznie. Aby uzyskać jak najlepszy rezultat, terminal straty powrotu powinno być zagwarantowane mniej niż -40dB.
Parametry techniczne:
| Zakres dynamiczny | Proszę odnieść się do "moduły OTDR specyfikacją" |
| Odległość niepewność | ± (0,75 + przestrzeń próbka + pomiar odległości x 0,0025%) |
| rozdzielczość próbkowania | 0.05,0.1,0.2,0.5,1,2,4,8,16m |
| Zakres odległości | 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km (SMF); |
| 0.4,0.8,1.6,3.2,6.4,16,32 (MMF od 850nm) | |
| Szerokość impulsu | 5,10,30,80,160,320,640,1280,5120,10240,20480ns |
| 5,10,30,80,160,320,640,1280 (MMF od 850nm) | |
| próg straty | 0.01dB |
| punkty pomiarowe | Do 128k |
| Liniowość | 0.05 dB / dB |
| utrata rozdzielczości | 0.001dB |
| Pojemność pamięci | ≥800traces (build-in), ≥65500traces (2GB pamięci masowej SD) |
| Ustawienie współczynnika załamania Grupa | 1,00000 do 2,00000 (0.00001steps) |
| Odległość jednostka | km, m, KFT, ft |
| Pokaz | 640 x 480, 6,5 cala TFT-LCD (ekran dotykowy) |
| Berło | USB, Min-USB, Ethernet, słuchawki, SD |
| złącze optyczne | FC / SC / ST (uniwersalne złącze) |
| VFL | 650nm ± 10nm, 2 mW (typowo); CW / 1Hz |
| Optical Power Meter | Zakres długości fali: 1200 nm do 1650nm Zakres pomiarowy: -60 do dokładności 0dBm pomiaru: 5% (- 10dBm, CW) |
| Zasilanie | Zasilacz 100 do 240V, 50 / 60Hz, 1.5A DC: 19V ± 2V (2a) Wbudowana bateria litowa: 4400mAh, czas pracy ≥8 godziny 2 |
| Język | Opcja ustawiana przez użytkownika: uproszczony chiński, angielski, rosyjski, koreański etc .. (prosimy o kontakt CETC 41st dla innych) |
| Temperatura robocza | -10 Do 50 ° C (ładowanie: 5 do 40 ℃) |
| Temperatura przechowywania | -40 Do 70 ℃ (Battery: od -20 do 60 ℃) |
| wilgotność względna | 5% do 95%, bez kondensacji |
| wymiary | 295 x 186 x 75 (mm) |
| Waga | 2,5 kg Ok. |
Uwaga 1: Nie obejmuje niepewność z powodu indeksu włókna
Uwaga 2: Niska jasność, wyklucza pomiarowego.
OTDR Moduły i podręcznik Kolejność:
| Numer zamówieniowy | Długość fali operacyjny | Rodzaj Fiber | Dynamic Range (dB) | Zdarzenie Martwe strefy (m) | Tłumienie martwej strefy (m) |
| FOC8002-2101 | 1310 / 1550nm | SMF | 42/40 | 2/2 | 10/10 |
| FOC8002-2102 | 1310 / 1550nm | SMF | 40/38 | 1/1 | 10/10 |
| FOC8002-2103 | 1310 / 1550nm | SMF | 37/35 | 1/1 | 10/10 |
| FOC8002-3103 (PON) | 1310/1550 / 1625nm (wbudowany filtr) | SMF | 39/37/37 | 1/1/1 | 10.10.10 |
| FOC8002-4101 | 1310/1490/1550 / 1625nm | SMF | 35/32/34/34 | 1/1/1/1 | 10/10/10/10 |
Wyposażenie standardowe:
| NIE. | Nazwa | ilość |
| 1 | Linia napięcia | 1 |
| 2 | Adapter AC / DC | 1 |
| 3 | Certyfikaty jakości | 1 |
| 4 | Instrukcja obsługi | 1 |
| 5 | Oprogramowanie Śledzenie analizowanie (CD) | 1 |
| 6 | Twardy futerał (w tym gallus) | 1 |
| 7 | Specjalna gallus instrumentu | 1 |
| 8 | FC / SC, złącza FC / ST | 1 |
