| Place of Origin: | China |
| Nazwa handlowa: | Enargy |
| Model Number: | MD60-12S24 |
| Minimum Order Quantity: | 1pcs |
|---|---|
| Cena: | Negotiation |
| Delivery Time: | 1-8 Weeks |
| Payment Terms: | Negotiation |
| Supply Ability: | 15000Pcs/week |
| High Light: | Zasilacz medyczne |
||
|---|---|---|---|

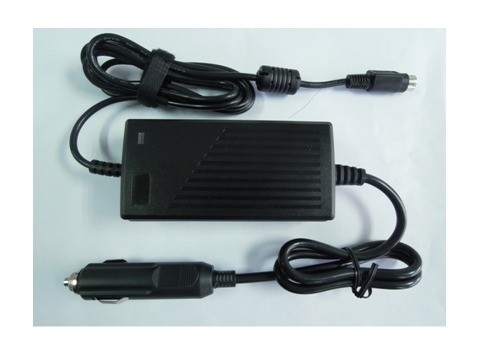

Moc zaopatrzenia medycznego 60W jednym wyjściem DC-DC Adapter MD60-12S24
Kluczowe cechy
Zakres napięcia wejściowego: 9 ~ 32VDC
Moc wyjściowa: 60W
Wysoka wydajność: 86%
Regulacja napięcia: ≤ ± 1%
Regulacja obciążenia: ≤ ± 3%
Niskie tętnienia i szumy: ≤240mV
zabezpieczenie przed zwarciem
Wyjście nad ochroną napięcia
Wyjście zabezpieczenie nadmiarowo-prądowe
Zabezpieczenie termiczne
naturalne fajne
Zgodny z RoHS
UL94V-0 Ocena zmniejszonej palności
Przegląd produktów
Takie wykorzystanie zasilacza DC-DC zaawansowanego przetwarzania mocy, kontroli i pakowania technologie zapewniają wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 9 | 24 | 32 | Vdc | |
Max. prąd wejściowy | 14 | ZA | Napięcie wejściowe 12V wyjście przemijające 6A | ||
Bez obciążenia strata mocy | 2 | W | |||
Wydajność | 86 | % | Vin = 12V Io = 2.5A, Ta = 25 ℃ |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Moc wyjściowa | 60 | W | Vin = 9-32Vdc | ||
Zakres napięcia wyjściowego | 23,52 | 24 | 24,48 | Vdc | Vin = 9-32Vdc |
Zakres prądu wyjściowego | 0 | 2,5 | ZA | ||
Regulacja napięcia | ± 1 | % | |||
Regulacja obciążenia | ± 3 | % | |||
Falowanie i hałasu | 200 | 240 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | |
Skręć na czas narastania | 50 | ms | Pełne obciążenie, 10% ~ 90% Vout | ||
Pojemność wyjścia | 2200 | uF | |||
Przekroczenie napięcia wyjściowego | ± 5 | % |
Właściwości ochronne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Ochrona przed wysokim napięciem | 26,4 | 28,8 | 31,2 | Vdc | Czkawka. |
Short - Zabezpieczenia | 10 | mΩ | Czkawka | ||
Zabezpieczenie termiczne | auto- odzysku | ||||
Wyjście zabezpieczenie nadmiarowo-prądowe | 6 | 7,5 | ZA |
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
MTBF | 500 | KHrs | TR-NWT-000332; 80% obciążenia, 300LFM, 40 ℃ Ta | ||
Waga | 350 | sol |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Temperatura robocza | 0 | +40 | ℃ | ||
Temperatura przechowywania | -40 | +85 | ℃ | ||
wilgotność względna | 0 | 90 | % | ||
Wysokość | 3000 | m | |||
Metoda schładzania | natural cooling | ||||
Płomień klasy opóźniający | UL94V-0 |
Zarys mechaniczna
Długość x szerokość x wysokość: 119 x 61 x 35 (mm), 4,69 x 2,4 x 1,38 (w)
oznaczenia Connector
Kod złącza | Funkcjonować |
CON1 | 24Vdc linia moc wyjściowa |
Linia DC moc wyjściowa, długość 1,5m, 16AWG, pierścień magnetyczny, wyjście 4pin, magiczna laska | |
Con 2 | Linia moc wejściowa 12-32Vdc |
Długość 600mm, 14AWG, wewnętrzny bezpiecznik 20A |
