| Place of Origin: | China |
| Nazwa handlowa: | Meanwell |
| Orzecznictwo: | CE,ROHS, TUV, UL |
| Model Number: | RS-35 Single Output Switching Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| Cena: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| DIMENSION: | 99*82*36mm (L*W*H) | PACKING: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
|---|---|---|---|
| Product Type: | Meanwell RS-35 Series Switching Power Adapter | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 48V |
| Overload protection: | 110%~150% hiccup mode, auto-recovery (150% ~190% for RID-125-1205/2405) | WORKING HUMIDITY: | 20 ~ 90% RH non-condensing |
| SAFETY STANDARDS: | UL60950-1, TUV EN60950-1 approved | WORKING TEMP.: | -25 ~ +70 (Refer to "Derating Curve") |
| High Light: | High Power LED zasilania,LED Power Supply |
||

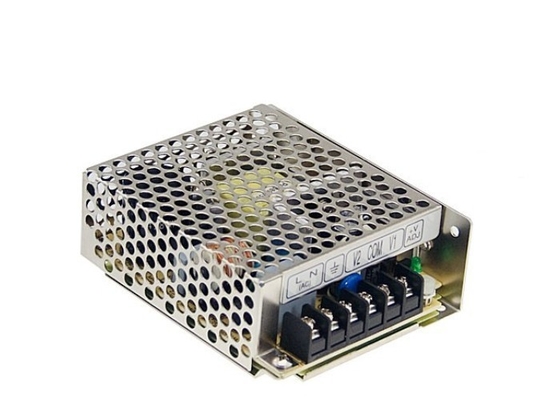

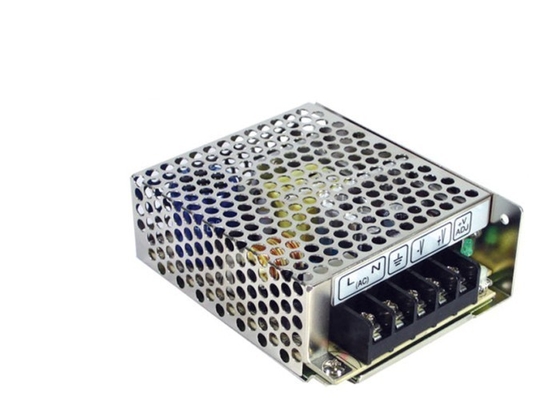

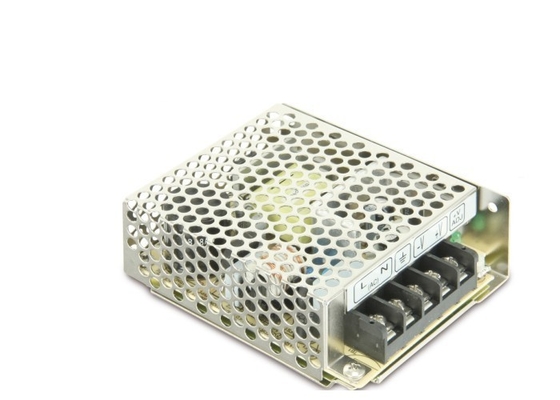

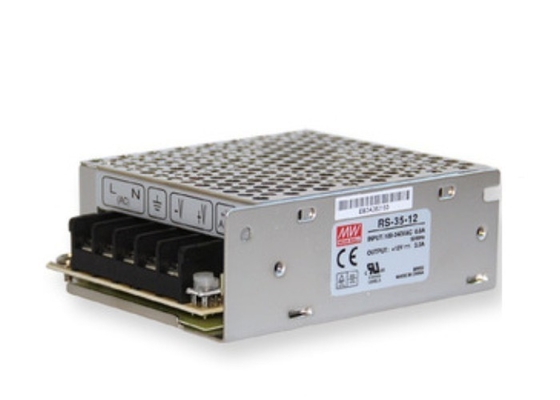

35W AC DC diod LED Zasilanie LED 12V RS-35 stałe napięcie
G3 Series RS-35 zamkniętych Switching Power Supply Opis:
Wejście 1. Uniwersalny AC / Pełen zakres
2. Zabezpieczenia: Zwarcie / Over obciążenia / Over napięcia
3. Chłodzenie swobodnym obiegiem powietrza przez
4. Wskaźnik LED dla zasilania na
5. 100% pełnego obciążenia Test wypalenie
6. Brak obciążenia pobór mocy <0,5W
7. Wszystko wykorzystujące 105 celsius długa żywotność kondensatorów elektrolitycznych
8. Wytrzymać wejście 300VAC przez 5 sekund przed przepięciami
Wysoka temperatura 9. pracy do 70
10. Odporność testu drgania 5G
11. Wysoka wydajność, długa żywotność i wysoka niezawodność
12. 3 lata gwarancji
MEANWELL G3 Series AC przełączania zasilacza:
RS-15 / RS-25 / RS-35 / RS-50 / RS-75 / RS-100 / RS-150
RD-35 / RD-50 / RD-65 / RD-85 / RD-125
RID-50 / RID-65 / RID-85 / RID-125, RT-50 / RT-65 / RT-85 / RT-125
RQ-50 / RQ-65 / RQ-85 / RQ-125
Szybkie Szczegóły:
| 35W - Wyjście pojedyncze | ||||
| Model nr. | Wydajność | Tol. | R & N | Effi. |
| RS-35-3.3 | 3.3V, 0 ~ 7.0a | ± 3% | 80mV | 76,5% |
| RS-35-5 | 5V, 0 ~ 7.0a | ± 2% | 80mV | 80,5% |
| RS-35-12 | 12V, 0 ~ 3.0A | ± 1% | 120mV | 84,5% |
| RS-35-15 | 15V, 0 ~ 2.4A | ± 1% | 120mV | 86,0% |
| RS-35-24 | 24V, 0 ~ 1,5A | ± 1% | 200mV | 88,0% |
| RS-35-48 | 48V, 0 ~ 0.8A | ± 1% | 200mV | 88,5% |
Dane ogólne:
| Model nr. | RS-35 RD-35 |
| AC Zakres napięcia wejściowego | 85 ~ 264VAC, 120 ~ 373VDC |
| AC prąd rozruchowy (maks.) | 36A przy 230V |
| Zakres regulacji DC | ± 10% za pomocą potencjometru dla pojedynczego wyjścia; CH1 -5% ~ + 10% za pomocą potencjometru stwardnienia wyjścia |
| Ochrona przed przeładowaniem | 110% ~ 150% Tryb czkawka, automatycznego odzyskiwania (150% ~ 190% dla RID-125-1205 / 2405) |
| Ochrona przed wysokim napięciem | 115% ~ 135% napięcia wyjściowego ocenił, tryb czkawka, automatycznego odzyskiwania |
| Wytrzymuje napięcia | I / P - O / P: 3kVAC, I / P - FG: 1.5kVAC, O / P - FG: 0.5kVAC, 1 minuta |
| Temperatura pracy | -25 ~ + 70 ° C (zgodnie z charakterystyką obniżania wartości znamionowych dla różnych modeli) |
| Wibracja | 10 ~ 500Hz, 5G 10min. / 1 cykl, okres 60 minut. każda wzdłuż X, Y, Z. |
| Standardy bezpieczeństwa | UL60950-1, zatwierdzone TUV EN60950-1 |
| normy EMC | EN55022 klasa B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) (35 ~ 150W) |
| Połączenie | Blok zacisków do wejścia i wyjścia |
| Wymiary (DxSxW) (mm) | 99x 82X 36 |
| Case No. | 932A |
| Uszczelka | 45pcs /14.0kg |
UWAGA:
1. Wszystkie parametry nie specjalnie wymienione są mierzone na wejściu 230VAC, znamionowym obciążeniu i 25 stopni Celsjusza temperatury otoczenia.
2. Falowanie i hałasu są mierzone przy 20MHz pasma za pomocą 12 '' skrętka-przewód zakończony z 0.1uf & 47uF kondensator równolegle.
3. Tolerancja: obejmuje ustawić tolerancję, regulację linii i regulacji obciążenia.
4. Rozporządzenie Linia jest mierzony od linii niskiej do wysokiej linii przy obciążeniu znamionowym.
5. Rozporządzenie ładowania mierzy się od 0% do 100% obciążenia nominalnego.
6. Zasilacz jest uważany za składnik, który jest instalowany w urządzenia końcowego. Ostateczna sprzęt musi być ponownie potwierdził, że nadal spełnia dyrektywy EMC. W celu uzyskania wskazówek na temat sposobu przeprowadzenia tych testów EMC, można zwrócić się do "testów EMC składowych zasilaczy" lub skontaktować się z naszą sprzedaż.
MEANWELL AC Zasilacz naszego asortymentu:
G3 Series
Seria NE
Seria SE
LRS Series
Zapytań są bardzo mile widziane!
