| Place of Origin: | China |
| Nazwa handlowa: | Meanwell |
| Orzecznictwo: | CE,ROHS, TUV, UL |
| Model Number: | APC-25 Single Output LED Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| Cena: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| WORKING TEMP.: | -30 ~ 70℃ | VIBRATION: | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes |
|---|---|---|---|
| STORAGE TEMP., HUMIDITY: | -40 ~ +80℃, 10 ~ 95% RH | TEMP. COEFFICIENT: | ±0.2%/℃ (0 ~ 50℃) |
| WORKING HUMIDITY: | 20 ~ 90% RH non-condensing | SAFETY STANDARDS: | UL8750 (except for APC-25-350), CSA-C22.2 No. 250.0-13 (only for APC-25-700&1050) approved; design refer to EN60950-1 |
| WITHSTAND VOLTAGE: | I/P-O/P:3KVAC | ISOLATION RESISTANCE: | I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH |
| High Light: | Zasilacz LED,LED Light Driver |
||

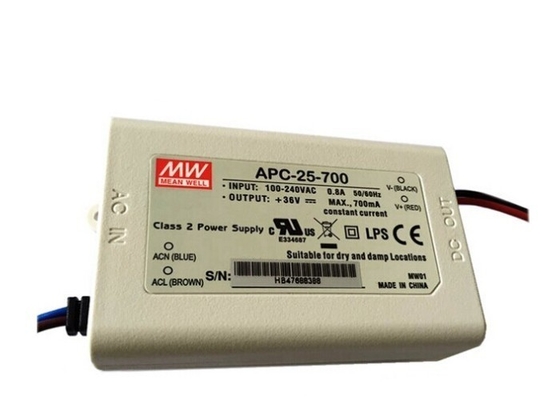

LED Zasilanie Prąd stały serii APC 20w LED Sterownik APC-25-700
Funkcje AP Series (12-35w jednym wyjściem LED Power Supply):
Wejście 1. Uniwersalny AC / Pełen zakres
2. W pełni izolowane plastikowa skrzynka
3. Zabezpieczenia: Zwarcie / przeciążenie (tylko APV) / Powyżej napięcia
Tryb napięcie stałe dla serii APV
Trybie stałego natężenia dla serii APC
4. Konstrukcja IP30
5. Wytrzymałość wejście 300VAC przez 5 sekund przed przepięciami (APV / C-25/35)
6. Klasa 2 agregat / pass LPS (z wyjątkiem APC-25-350 i APC-35-350 / 500)
7. Izolacja klasa II, no FG
8. Chłodzenie o swobodnym obiegiem powietrza
9. 2100% pełnego obciążenia Test wypalenie
10. Niska cena, wysoka niezawodność
11. Odpowiednie do oświetlenia LED i przenoszenie aplikacji znak
12. 2 lata gwarancji
APC-25 25W jednym wyjściem Zasilacz Cechy:
1. Stałe zasilanie aktualny tryb
2. Uniwersalne wejście AC / Pełen zakres
3. Wytrzymałość 300VAC Surge wejście dla 5 sekund
4. Zabezpieczenia: Zwarcie / Over napięcia
5. Całkowicie izolowane plastikowa skrzynka
6. Małe i kompaktowe wymiary
7. Chłodzenie swobodnym obiegiem powietrza przez
8. IP30 projektowania
9. 100% pełnego obciążenia Test wypalenie
10. Odpowiednie do oświetlenia LED i przenoszenie aplikacji znak
11. Niski koszt / Wysoka niezawodność
12. 2 lata gwarancji
Dostawy AP Series Moc:
APV serii:
Pojedyncze Wyjście LED Zasilanie: APV-12 Series, APV-16 Series, APV-25 Series, APV-35 Series
APC z serii:
Pojedyncze Wyjście LED Zasilanie: APC-12, seria APC-16, seria APC-25, seria APC-35 Series
Szybkie Szczegóły APC-25 25W pojedyncze wyjście LED Zasilanie:
| APC-25 serii (tryb CC) | ||||
| Model nr. | Wydajność | Io Tol. | R & N | Effi. |
| APC-25-350 | 25 ~ 70V, 350mA | ± 8% | 300mV | 83% |
| APC-25-500 | 15 ~ 50V, 500mA | ± 8% | 300mV | 83% |
| APC-25-700 | 11 ~ 36V, 700mA | ± 8% | 300mV | 83% |

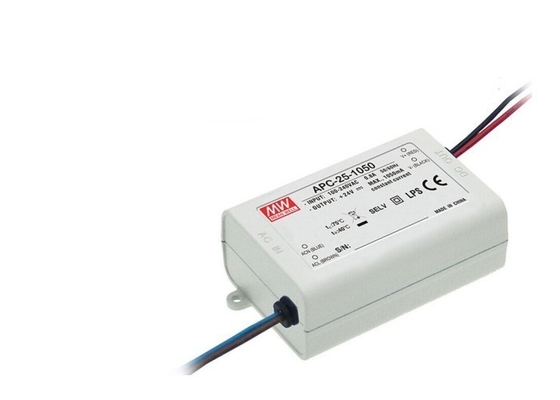

| APC-25-1050 | 9 ~ 24V, 1050mA | ± 8% | 300mV | 83% |
Specyfikacje AP-25:
| Model nr. | APC-25/35 | |
| AC Zakres napięcia wejściowego | 90 ~ 264VAC; 127 ~ 370VDC | |
| AC prąd rozruchowy (maks.) | Zimny start, 45A przy 230V | |
| Ochrona przed wysokim napięciem | 110% ~ 145% napięcia wyjściowego oceniono | |
| Wytrzymuje napięcia | I / PO / P: 3kVAC | |
| Temperatura pracy | -30 ~ + 70celsius (patrz krzywa dławikiem wyjściowym) | |
| Wibracja | 10 ~ 500Hz, 2G 10 minut / 1 cykl, okres 60 minut każda wzdłuż X, Y, Z. | |
| Standardy bezpieczeństwa | UL8750 zatwierdzony (z wyjątkiem APC-25-350 i APC-35-350 / 500); DESIGN patrz TUV EN60950-1 | |
| normy EMC | EN55022 klasa B, EN61000-3-2 klasy A, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11 | |
| Połączenie | Wkład | UL oceniono, 18AWGx2C (15cm) |
| Wydajność | UL oceniono, 18AWGx2C (15cm) | |
| Wymiary (DxSxW) (mm) | 84X 57x 29,5 | |
UWAGA:
1. Wszystkie parametry nie specjalnie wymienione są mierzone na wejściu 230VAC, znamionowym obciążeniu i 25 ℃ temperatury otoczenia.
2. Falowanie i hałasu są mierzone przy 20MHz pasma za pomocą "skrętka-przewód 12 zakończony z 0.1uf & 47uF kondensator równolegle.
3. Tolerancja: obejmuje ustawić tolerancję, regulację linii i regulacji obciążenia.
przy niskim napięciu wejściowym 4. Obniżanie mogą być potrzebne. Proszę sprawdzić charakterystykę statyczną więcej szczegółów.
5. Zasilacz jest uważany za składnik, który jest stosowany w połączeniu z urządzenia końcowego. Ponieważ wydajność EMC zostaną naruszone przez
kompletna instalacja, ostateczne producenci sprzętu muszą przekwalifikować dyrektywę EMC na kompletnej instalacji ponownie.
Jednostka 6.Okres może nie być odpowiedni do zastosowań oświetleniowych w krajach UE. Proszę skontaktować się z lokalnymi władzami o możliwości zastosowania urządzenia.
APC-25 Series Dane techniczne:
